振实密度是锂电正负极材料与导电剂的关键物性指标，影响极片压实密度与电池能量密度，本文梳理振实密度仪在新能源电池材料生产与检测中的应用环节

锂离子电池的能量密度与正极、负极活性物质的堆积状态密切相关。振实密度反映粉体在振动力作用下颗粒重新排列后的紧密堆积程度，是锂电材料出厂检验与配方研发的常规检测项目。振实密度偏低的材料，相同质量下占据更大体积，极片压实后孔隙率偏高，电池体积能量密度受限；振实密度过高则可能影响电解液浸润与离子传输。

正极材料方面，磷酸铁锂、三元材料（NCM/NCA）、钴酸锂等粉体的振实密度是出厂必检指标。磷酸铁锂振实密度通常在 0.7 至 1.3g/cm³ 区间，通过调整颗粒形貌与粒径分布在压实性与倍率性能之间平衡。三元材料经过二次烧结与粉碎整形后，球形化程度提高，振实密度相应提升。生产过程中，喷雾造粒环节控制颗粒球形度与致密度，直接影响最终振实密度。研发人员通过 D50 粒径搭配、粒度级配与碳包覆工艺调整，优化振实密度与电性能的综合表现。

负极材料方面，天然石墨与人造石墨的振实密度影响负极极片压实效果。天然石墨通过球形化整形处理，提升振实密度同时控制比表面积在合理范围。硅碳负极材料由于硅颗粒膨胀系数大，振实密度相对偏低，研发中关注颗粒结构与导电网络设计。硬碳材料用于钠电与快充电池，振实密度与首周效率同为重要指标。

导电剂方面，导电炭黑、碳纳米管、石墨烯等材料比表面积大、密度低，振实密度测试取样量与常规活性物质不同。碳纳米管粉体容易团聚架桥，测试时需要控制装样方式与振实参数。隔膜用氧化铝、勃姆石涂层粉体的振实密度影响涂布均匀性与涂层孔隙率。

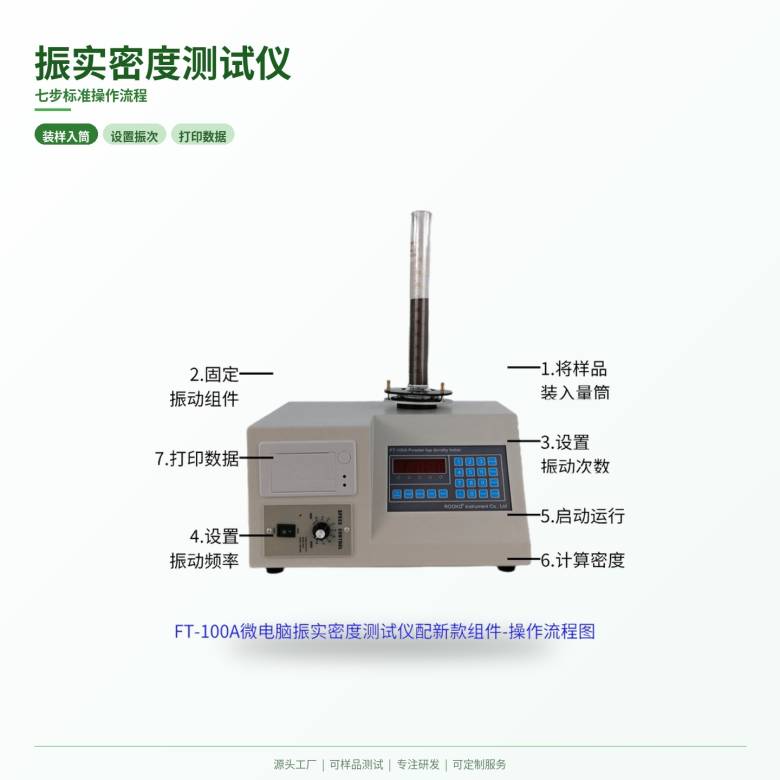

在检测方法上，锂电材料振实密度常参照 GB/T 21354《粉末产品 振实密度测定通用方法》以及电池材料相关行业标准。测试时称取一定质量的干燥样品，沿漏斗缓慢倒入带刻度量筒，避免轻敲导致颗粒预先沉降。振实密度仪设定固定频率与振幅，连续敲击至体积读数稳定后记录。测试环境控制温湿度，吸湿性强的材料在干燥间内操作。每个样品平行测试多次，取平均值报告。

在实际应用中，振实密度数据服务于多个环节。材料供应商出厂检验，保证批次间一致性，下游客户据此评估与自身产线的匹配度。电池厂入厂检验，比对 COA 数据，防止异常批次上线。涂布工艺环节，根据振实密度与真密度推算极片压实密度目标值，调整辊压压力。配方研发环节，通过混合不同粒径材料的级配实验，寻找振实密度与比表面积的平衡点。

测试过程中有几个常见问题需要注意。样品水分会显著影响振实密度，测试前按标准条件干燥处理。超细材料容易在量筒内壁粘附，装样后轻磕外壁震落。振实次数不足时体积未达稳定值，结果偏低；过度振实则可能导致颗粒破碎，改变原始粒径分布。不同实验室之间比对数据时，统一取样质量、量筒规格、振实频率与振幅等条件。

随着动力电池向高能量密度方向发展，正负极材料的振实密度指标受到更多关注。高镍三元与硅基负极在提升比容量的同时，需要解决堆积密度与循环稳定性的平衡问题。振实密度仪作为基础物性检测设备，贯穿材料研发、生产质控与电池制造全过程，为工艺优化与产品评价提供数据支撑。
