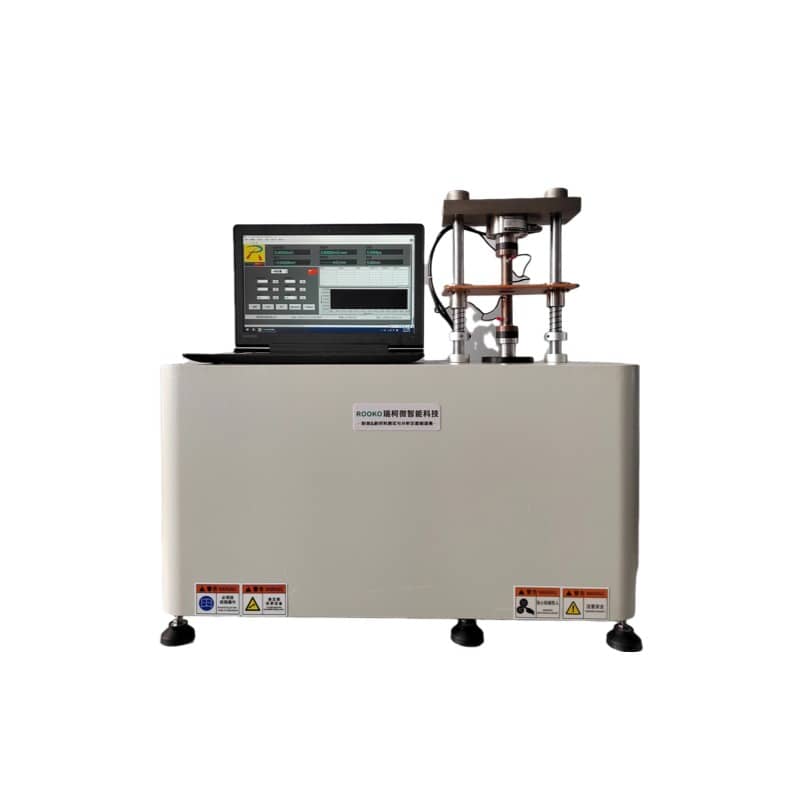

FT-5200 铝和钢材料过渡电阻测试仪

FT‑5200 依据标准打造，采用四端法自动测量，搭配步进电机动力系统，可自动加压脱模。支持正负电流输出与电压测量，能测试铝、钢材料过渡电阻、接触电阻等参数，精度高、稳定性强，满足电阻焊工艺材料检测需求。

产品详情

一、产品简介

FT‑5200 铝和钢材料过渡电阻测试仪，严格参照标准设计，专注用于铝、钢材料过渡电阻测量。仪器采用四端法测量方式，搭配自动加压、自动脱模结构与 PC 软件，可准确获取接触电阻、体积电阻、总电阻、过渡电阻等数据，为电阻点焊、凸焊、缝隙焊接提供可靠检测支撑，适用于有无表面处理、有无表面涂层的单板或重叠铝钢样品测试。

二、参考标准

BS EN ISO 18594-2007 电阻点焊、凸焊和缝隙焊接 测定铝和钢材料过渡电阻的方法

DVS 2929-1-2014 电阻焊 测量过渡电阻铝材料

DVS 2929 Resistance Welding - Measurement Of The Transition Resistance On Aluminium Materials

三、适用范围

本款过渡电阻测试仪，适用于单板或两个重叠的铝、钢材料，可对有无表面处理、有无表面涂层的样品进行过渡电阻测量，应用于材料研发、生产检测、焊接工艺验证等场景。

四、名词定义

接触电阻：两个物体接触区域限制稳定电流通过的电性特征，包含电极与电极、电极与试样、试样与试样之间的接触电阻

体积电阻：电导体自身的欧姆电阻

总电阻：两电极之间测量得到的电阻，包含体积电阻与接触电阻

设置电阻：无试样时两电极直接接触的电阻

过渡电阻：总电阻减去设置电阻所得数值

五、产品功能

测试电流可达 10A，采用步进电机动力系统

依据标准规范设计，测量结果更贴合行业要求

PC 软件界面操作，数据展示直观清晰

支持自动正 / 负电流输出、自动正 / 负电压测量

四端法自动测量，减少干扰，准确度

可分析接触电阻、过渡电阻、体积电阻、总电阻

一体式结构布局，自动加压、自动脱模，操作便捷

六、技术参数

电阻测量范围：10⁻⁸～2×10⁴Ω

测试电流范围：0-10A，可测至 100μA

测量电压量程：0-2V，分辨率 0.1μV，精度 0.1%

电流精度：±0.1%

电阻精度：≤0.3%（标准电阻），分辨率 0.01μΩ

PC 软件功能：支持电阻平均值、标准偏差、变异系数、电阻率、电导率、温度、压强显示，可单位自动换算，具备曲线图谱、报表生成等功能

电极选配：铝材 Φ20mm，钢材 Φ16mm

工作温湿度：常温 - 50℃，湿度 20%-98%

恒压时间：0-99.9S

压力：1000kg（10KN）±5%

电极轴偏心距：≤0.1mm

电极材质：CuCrZr 铬锆铜

工作电源：AC 220V±10%，50Hz，功耗＜60W

外形尺寸：约 H700mmL650mmD300mm

净重量：约 45kg

七、产品优势

标准合规：严格遵循相关标准设计，测量数据具备参考性

测量准确：四端法测量，高精度电流、电压采集，电阻分辨率可达 0.01μΩ

自动化高：自动加压、自动脱模，降低人工操作误差

适用范围：同时适配铝、钢材料，支持不同表面状态样品检测

使用便捷：一体式结构 + PC 软件，界面友好，数据可追溯可导出
